之前的文章中，我们介绍了永磁材料的耐温等级。现在我们具体来讲一下钕铁硼磁铁多少度会退磁。

我们介绍过，钕铁硼的耐温等级分了数个等级：

1、在不超过80度工作温度：可以选用N牌号钕铁硼耐高温磁铁。

2、在80度-100度之间：可以选用M牌号钕铁硼耐高温磁铁。

3、在100度-120度之间：可以选用H牌号钕铁硼耐高温磁铁。

4、在120度-150度之间：可以选用SH牌号钕铁硼耐高温磁铁。

5、在150度-180度之间：可以选用UH牌号钕铁硼耐高温磁铁。

6、在180度-200度之间：可以选用EH牌号钕铁硼耐高温磁铁。

7、在200度-230度之间：可以选用AH牌号钕铁硼耐高温磁铁。

但以上的信息只能作为一个大概参考。比如我们选用SH牌号的钕铁硼磁钢，他的耐温可以达到150度，但实际上，在开路状态下，100度也会有一定的不可逆退磁，也许磁通会退0.5%，具体需要看磁体的形状。一般来说，充磁方向越薄的产品，也就是长径比（L/D）越小的产品，越容易退磁，不过具体的退磁情况还需要根据磁路情况来确定。

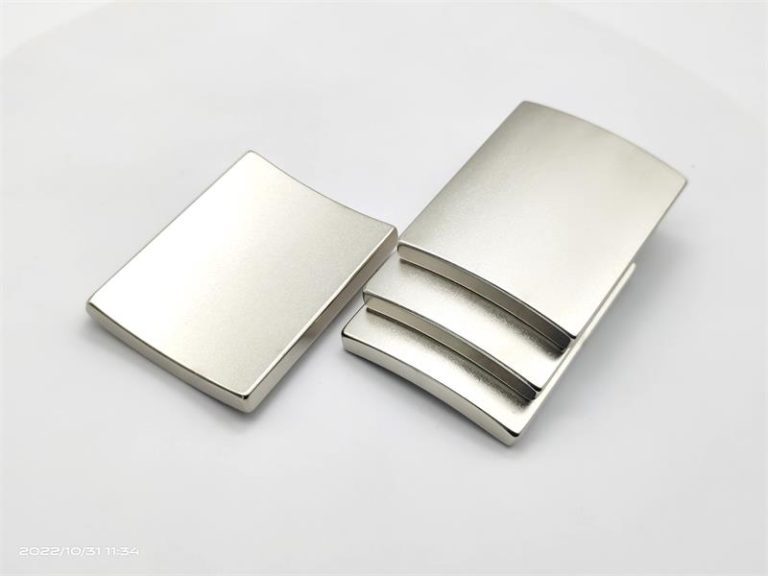

这里举一个实际的例子。我司一家做永磁发电机的客户，他们瓦型磁钢是比较长且比较薄的，长径比大约在0.2左右，选用的牌号是SH，实际工作温度在130度左右。然而我们在开路情况下做开路130度老化实验，发现磁通已经退了约10%。同样是SH牌号的一个D10*10的测试柱，经过130度烘烤。但是我们安装在客户的转子上形成完整的磁路之后，还是做130度老化，结果磁体退磁不到1%。这是因为磁钢装在转子上以后，类似于半开路的情况，可以理解为形成的磁路比单独磁体更能抵抗高温。

因此，对于特别薄的产品，或者说L/D很小的产品，在选择磁钢时一定要注意牌号的选择。具体的磁体性能大家可以参考这里。
